Thermografie in der Elektronikfehleranalyse
Die Thermografie ist ein unverzichtbares Werkzeug in der Elektronikfehleranalyse und ermöglicht es Ingenieuren, Gerätefehler schnell zu identifizieren. Bei Geräteausfällen ist Zeit entscheidend, und herkömmliche Methoden wie Multimetermessungen, Signalverfolgung oder Röntgenprüfung können langsam, invasiv oder ungenau sein. Die Thermografie ermöglicht die schnelle, berührungslose Visualisierung von Wärmemustern und deckt so häufig die Fehlerursache auf. Dieser Artikel beschreibt einen typischen Arbeitsablauf der Fehleranalyse, zeigt, wie die Thermografie die Fehlerlokalisierung beschleunigt, und stellt praktische Anwendungsfälle aus der Praxis vor, in denen die Thermografie die Fehlersuche beschleunigt und präzisiert hat.

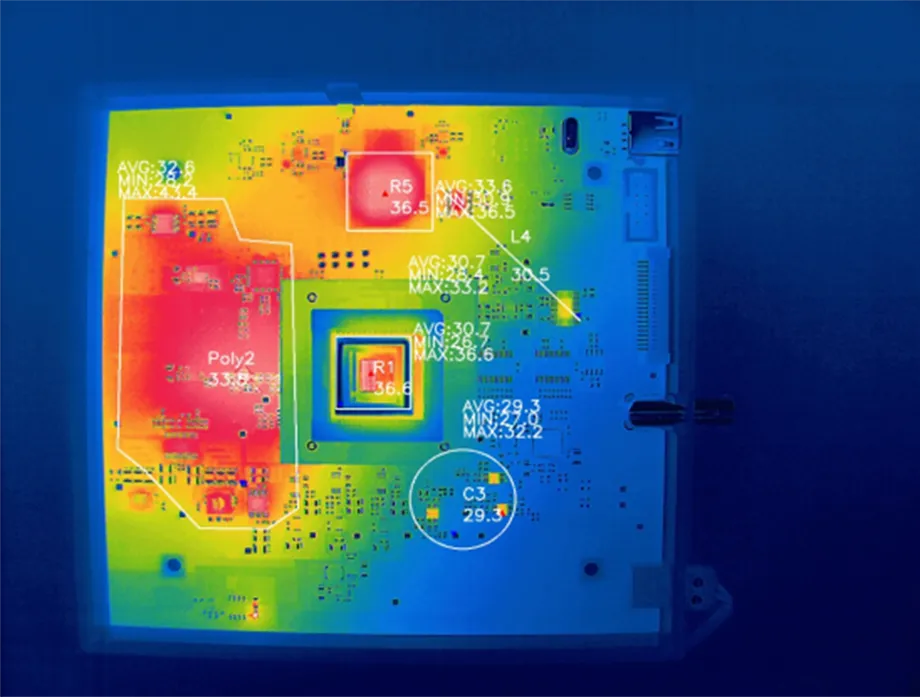

Hier sehen Sie eindrucksvolle Wärmebilder von überhitzten Leiterplatten während der Fehleranalyse, die deutlich Hotspots zeigen, welche die Fehlerursache anzeigen:
Der Arbeitsablauf zur Analyse von Elektronikfehlern
Ein Standardverfahren zur Fehleranalyse elektronischer Geräte umfasst typischerweise folgende Schritte:
- Sichtprüfung und äußere Inspektion – Prüfen Sie auf offensichtliche Schäden, Brandspuren oder Verfärbungen.
- Funktionsprüfung – Symptome überprüfen und den Fehler unter kontrollierten Bedingungen reproduzieren.
- Zerstörungsfreie Analyse – Nutzen Sie Hilfsmittel wie Wärmebildkameras, Oszilloskope oder Leistungsmessgeräte, um ohne Demontage Hinweise zu sammeln.
- Gezielte Sondierung und Komponententests – Fokus auf die in Schritt 3 identifizierten verdächtigen Bereiche.
- Zerstörende Analyse (falls erforderlich) – Entkapselung, Querschnittsuntersuchung oder REM zur endgültigen Bestätigung.
- Ursachenanalyse & Bericht – Ergebnisse dokumentieren und Lösungsvorschläge unterbreiten.
Die Wärmebildkamera spielt ihre Stärken in Schritt 3 aus, da sie durch die schnelle und genaue Lokalisierung des Problembereichs oft die Zeit verkürzt, die in späteren, zerstörerischeren Phasen benötigt wird.
Wie Wärmebildkameras die Problemlokalisierung beschleunigen
Die Wärmebildkamera HANMATEK TI240 liefert mit ihrer Auflösung von 240 × 240 Pixeln und ihrer hohen thermischen Empfindlichkeit (Erkennung von Temperaturunterschieden bis zu 0,08 °C) einen sofortigen thermischen „Fingerabdruck“ des Betriebsschaltkreises. Abnorme Wärmemuster weisen fast immer auf die Fehlerstelle hin.
- Kurzschlüsse → intensive, lokal begrenzte Hotspots
- Offene/undichte Bauteile → unerwartete Kühlung oder Erwärmung
- Überlastete oder verschlissene Teile → allmählicher oder übermäßiger Temperaturanstieg
- Schlechte Lötstellen → widerstandsinduzierte Erwärmung
Dieses berührungslose Verfahren ermöglicht es Ingenieuren, die gesamte Platine innerhalb von Sekunden zu scannen, während das Gerät eingeschaltet ist und unter Fehlerbedingungen arbeitet – etwas, das mit herkömmlichen Punktkontaktmethoden unmöglich ist. Es erleichtert die nachfolgende Prüfung, reduziert Unsicherheiten und minimiert das Risiko weiterer Schäden während der Diagnose.
Sehen Sie eine tragbare Wärmebildkamera im Einsatz bei der Erkennung und Analyse realer Elektronikfehler:
Fallstudien aus der Praxis für Ingenieure
Fall 1: Zeitweiser Ausfall des Netzteils . Ein vom Kunden zurückgesendetes Netzteil zeigte sporadische Abschaltungen. Eine Sichtprüfung ergab keine Beschädigungen. Mithilfe des TI240 identifizierte der Techniker schnell einen einzelnen MOSFET, der 45 °C heißer lief als die anderen – ein Hinweis auf ein Problem mit der Ansteuerung des Gates. Die Korrektur der Treiberschaltung behob das Problem in weniger als 30 Minuten.
Fall 2: Smartphone-Motherboard ohne Stromversorgung nach Wasserschaden. Das Mainboard ließ sich nach einem Wasserschaden nicht mehr einschalten. Eine Wärmebildanalyse unter Niederspannungseinspeisung zeigte einen winzigen Hotspot auf einem Power-Management-IC. Eine genauere Untersuchung bestätigte einen Mikroriss in einem nahegelegenen Kondensator. Der Austausch der betroffenen Komponenten stellte die Funktion wieder her.
Fall 3: Überhitzung eines Industriecontrollers. Ein eingebetteter Controller in einer Fabrikmaschine schaltete sich sporadisch ab. Der TI240-Scan zeigte eine ungleichmäßige Temperaturverteilung an den Spannungsreglern. Die Analyse ergab mangelhafte thermische Durchkontaktierungen unter einem Regler – ein Konstruktionsfehler, der durch zusätzliche Durchkontaktierungen und Kühlkörper behoben wurde.
Diese Beispiele zeigen, wie der HANMATEK TI240 stundenlanges, ergebnisloses Suchen in wenigen Minuten gezielter Fehleranalyse ermöglicht. Ausführliche Produktinformationen und die Möglichkeit, dieses leistungsstarke Werkzeug in Ihre Fehleranalyse-Toolbox aufzunehmen, finden Sie auf der Produktseite des HANMATEK TI240 .
Zusammenfassend lässt sich sagen, dass die Integration von Wärmebildkameras in die Fehleranalyse von Elektronikgeräten nicht mehr optional ist – sie stellt einen Wettbewerbsvorteil dar. Die HANMATEK TI240 bietet professionelle Leistung zu einem attraktiven Preis und ermöglicht es Ingenieuren, Fehler schneller als je zuvor zu finden, zu beheben und zu verhindern. Rüsten Sie Ihr Labor noch heute auf – entdecken Sie die HANMATEK TI240 .
