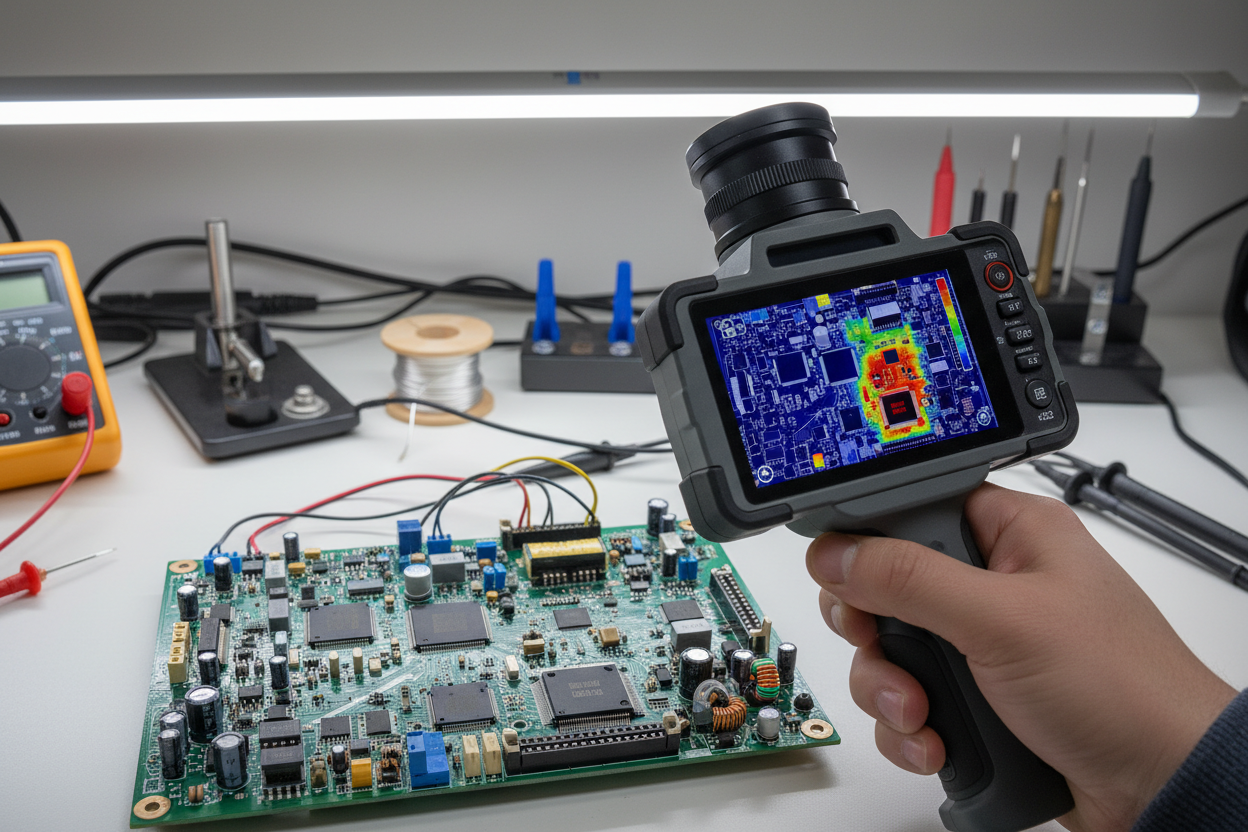

Wärmebildkamera für die Leiterplatteninspektion und Fehlersuche
Die Wärmebildkamera-Technologie revolutioniert die Leiterplattenprüfung und Fehlersuche in der Elektronikentwicklung und -fertigung, wo die Fehleridentifizierung oft eine Herausforderung darstellt. Diese Kameras liefern berührungslose Echtzeit-Einblicke in thermische Anomalien wie Hotspots, Kurzschlüsse und überlastete Bauteile. Die Wärmebildkamera HANMATEK TI240 spielt eine zentrale Rolle in Forschung und Entwicklung sowie in Reparaturprozessen und ermöglicht es Ingenieuren, problematische Bereiche auf Leiterplatten schnell zu lokalisieren. Im Vergleich zu herkömmlichen Methoden mit Oszilloskopen und Wärmebildkameras optimiert eine dedizierte Wärmebildkamera wie die TI240 die Diagnose, reduziert Risiken und verbessert die Gesamteffizienz der Tests.
Fehlerbehebung bei thermischen Durchkontaktierungen: Diagnose und Behebung von Hotspots auf Leiterplatten
Identifizierung von Hotspots, Kurzschlüssen und überlasteten Bauteilen auf Leiterplatten
Leiterplatten neigen zu thermischen Problemen, die unbehandelt zu Ausfällen führen können. Hotspots entstehen häufig durch schlechte Lötstellen, Bauteildefekte oder unzureichende Wärmeableitung und äußern sich in erhöhten Temperaturen an bestimmten Stellen. Kurzschlüsse, verursacht durch unbeabsichtigte Verbindungen zwischen Leiterbahnen oder Bauteilen, erzeugen aufgrund unkontrollierten Stromflusses übermäßige Wärme. Überlastete Bauteile wie Widerstände oder Kondensatoren, die über ihre Nennwerte hinaus betrieben werden, weisen ebenfalls eine abnormale Erwärmung auf und bergen die Gefahr des Durchbrennens oder von Systemausfällen.
Mithilfe von Wärmebildkameras können Ingenieure diese Probleme visualisieren, ohne die Platine abzuschalten oder invasive Sonden einzusetzen. Beispielsweise kann ein Hotspot als hellroter Bereich auf dem Wärmebild erscheinen und so potenzielle Fehlerstellen anzeigen. Dieses Verfahren beschleunigt nicht nur die Diagnose, sondern verhindert auch weitere Schäden während der Tests.
Erfahren Sie, wie Wärmebildkameras die Reparatur von Leiterplatten vereinfachen. Lernen Sie mehr ...
Die Rolle des HANMATEK TI240 in Forschung und Entwicklung sowie Reparatur
Die Wärmebildkamera HANMATEK TI240 mit ihrer Auflösung von 240 x 240 Pixeln und hohen thermischen Empfindlichkeit ist ein unverzichtbares Werkzeug für Forschung und Entwicklung sowie Reparaturprozesse. In der Forschung und Entwicklung unterstützt sie die Prototypenerstellung durch die schnelle Identifizierung thermischer Ineffizienzen und ermöglicht es Designern, Layouts für ein besseres Wärmemanagement zu optimieren. Bei Reparaturen können Techniker defekte Bauteile innerhalb von Sekunden lokalisieren und so die Diagnosezeit von Stunden auf Minuten verkürzen.
Dank seiner benutzerfreundlichen Funktionen wie dem übersichtlichen Display, der einstellbaren Emissionsfähigkeit und der Datenprotokollierung eignet sich das Gerät für Fachleute aller Erfahrungsstufen. Ob bei der Fehlersuche an komplexen Multilayer-Leiterplatten oder der Überprüfung von Reparaturen – das TI240 gewährleistet Genauigkeit und Effizienz. Weitere Informationen finden Sie auf der Produktseite des HANMATEK TI240 .
Testbericht zur Hanmatek TI240 Wärmebildkamera: Auflösung 240x240
Gemeinsame Fehlersuche mit Oszilloskop und Wärmebildkamera
Oszilloskope sind zwar für die Analyse elektrischer Signale unerlässlich, stoßen aber bei der Erkennung thermischer Probleme an ihre Grenzen. Ein Oszilloskop kann Spannungs- und Stromverläufe messen, um Kurzschlüsse oder Überlastungen elektrisch zu identifizieren, erfordert jedoch eine manuelle Messung, die zeitaufwändig und auf spannungsführenden Leiterplatten riskant sein kann.
Die Kombination eines Oszilloskops mit einer Wärmebildkamera, beispielsweise mit dem HANMATEK TI240, ermöglicht eine leistungsstarke gemeinsame Fehlersuche. Die Wärmebildkamera lokalisiert zunächst wärmebedingte Anomalien und zeigt so an, wo das Oszilloskop für die detaillierte elektrische Überprüfung eingesetzt werden muss. Diese Synergie reduziert die gesamte Fehlersuchezeit um bis zu 50 %, minimiert Fehler und erhöht die Sicherheit. Im Gegensatz dazu können bei alleiniger Verwendung eines Oszilloskops subtile thermische Probleme übersehen werden, bis sie sichtbare Schäden verursachen.
Leitfaden zur Fehlersuche an Leiterplatten: Werkzeuge, Tipps & Fehlerbehebung – GlobalWellPCBA
Zusammenfassend lässt sich sagen, dass Wärmebildkameras wie die HANMATEK TI240 die Leiterplattenprüfung und -fehlersuche deutlich vereinfachen und effizienter gestalten. Durch die proaktive Erkennung von Hotspots, Kurzschlüssen und Überlastungen können Ingenieure die Zuverlässigkeit ihrer Elektronik sicherstellen. Erweitern Sie Ihr Werkzeugset noch heute – besuchen Sie die Produktseite der HANMATEK TI240 .
