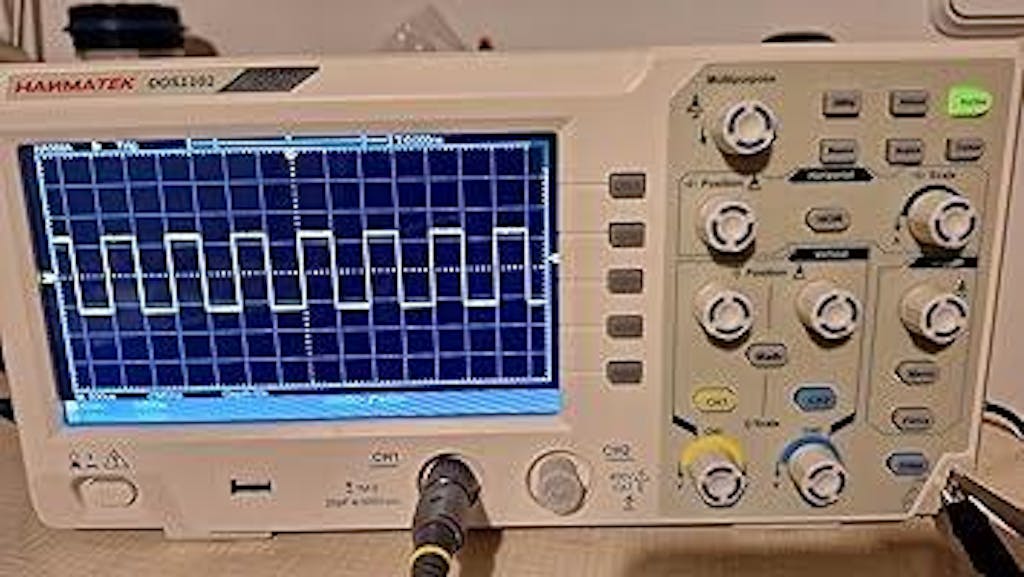

Oscilloscope numérique HANMATEK® DOS1202

L'oscilloscope de table HANMATEK® DOS1202 est un outil puissant conçu aussi bien pour les ingénieurs que pour les amateurs. Avec une bande passante de 200 MHz, cet oscilloscope offre des mesures précises et des formes d'onde détaillées. Il vous aide à analyser les signaux électriques avec précision, ce qui en fait un outil indispensable pour les projets éducatifs et professionnels.

Cet oscilloscope de table 200 MHz est doté d'un grand écran haute résolution, permettant une visualisation claire de vos données. Que vous dépanniez des circuits ou meniez des expériences, vous apprécierez son excellente lisibilité et son interface conviviale. Ses commandes intuitives permettent des réglages rapides, essentiels pour les mesures en direct.

Le DOS1202 comprend également plusieurs entrées de voies, vous permettant de surveiller plusieurs signaux simultanément. Cette polyvalence est idéale pour les projets complexes. La fonction de mémoire intégrée vous permet d'enregistrer et de rappeler facilement les formes d'onde, optimisant ainsi votre flux de travail.

La portabilité est un autre atout du HANMATEK DOS1202. Son format compact facilite son transport d'un poste de travail à un autre. Vous n'avez pas à sacrifier la performance pour la praticité. Cet oscilloscope de table 200 MHz est conçu pour s'intégrer parfaitement à votre espace de travail.

La durabilité et la fiabilité sont les maîtres mots des produits HANMATEK. Le DOS1202 est conçu pour résister aux exigences d'une utilisation quotidienne intensive. Il est fabriqué avec des composants de haute qualité, garantissant longévité et précision pour chaque test.

En conclusion, l'oscilloscope de table HANMATEK® DOS1202 est un outil indispensable pour tous ceux qui recherchent des solutions d'ingénierie de précision. Sa bande passante de 200 MHz, ses fonctionnalités conviviales et sa construction robuste en font un choix de premier ordre sur le marché.

How to Use Hanmatek DOS1202 Digital Benchtop Oscilloscope (200MHz, 2-Channel)

1️⃣ What is a 200MHz Benchtop Oscilloscope?

The Hanmatek DOS1202 is a high-performance digital benchtop oscilloscope designed to capture, display, and analyze electrical signals with high precision. It features:

• 200MHz bandwidth – suitable for high-speed electronic signals.

• 2 independent channels – simultaneous signal observation.

• High sampling rate – accurate capture of fast transients.

• Advanced triggering and analysis functions – stable waveform visualization and automatic measurement.


Purpose:

This oscilloscope is used in electronics design, signal debugging, power analysis, embedded development, and laboratory testing, where accurate high-frequency waveform measurement is required.

Compared with entry-level oscilloscopes, a 200MHz instrument allows analysis of faster switching signals, digital buses, RF-related circuits, and high-speed power electronics.

2️⃣ How it Works

The DOS1202 converts electrical signals into visual waveforms:

1. Signal input – probes connect to the test circuit.

2. Analog front-end conditioning – attenuation, amplification, and coupling adjustment.

3. High-speed sampling – ADC digitizes the signal at very high speed.

4.
   Waveform reconstruction – processor draws voltage vs. time on display.

5. Trigger synchronization – stabilizes periodic or repeating signals.

6. Measurement processing – calculates frequency, RMS, peak voltage, timing, and more.


Key concept:

The oscilloscope does not just show voltage — it reveals signal behavior over time, allowing detection of noise, distortion, delay, and transient events.

3️⃣ Key Specifications Explained

FeatureDescriptionChannels2 input channelsBandwidth200MHzSampling RateUp to 1GSa/s (model dependent)DisplayHigh-resolution color LCDTrigger TypesEdge, pulse, slope, videoMeasurementFrequency, RMS, peak-to-peak, rise/fall timeInput CouplingAC / DC / GNDMemory DepthLarge waveform capture memorySafetyCAT II rated

Why these specifications matter:

• 200MHz bandwidth captures high-speed switching and digital edges accurately.

• High sampling rate prevents waveform distortion or aliasing.

• Deep memory allows long-duration capture with high detail.

• Advanced triggers isolate rare or unstable events.


4️⃣ Typical Use Cases

The DOS1202 is commonly used for:

✔ High-speed digital circuit debugging

✔ Switching power supply design and testing

✔ Microcontroller and embedded system signal timing analysis

✔ PWM waveform verification

✔ Signal integrity measurement

✔ RF-related low-frequency baseband analysis

✔ Educational laboratory measurement

✔ Repair and maintenance of electronic equipment

Example scenario:

An engineer designing a DC-DC converter monitors the switching node waveform and gate drive signal simultaneously to verify switching timing and detect overshoot or ringing.

5️⃣ How to Use the Device (Step-by-Step)

Step 1 — Safety Preparation

• Verify probe rating and attenuation setting (1× or 10×).

• Ensure proper grounding of probe reference lead.


Step 2 — Power On and Initialization

• Turn on the oscilloscope.

• Perform automatic calibration if available.


Step 3 — Connect Signal

• Connect probe tip to test point.

• Connect ground clip to circuit ground.


Step 4 — Configure Channel Settings

• Select AC or DC coupling.

• Set volts/div for clear waveform height.


Step 5 — Adjust Time Base

• Set time/div to view one or more cycles of signal.


Step 6 — Configure Trigger

• Choose trigger source channel.

• Select trigger type (usually edge).

• Adjust trigger level until waveform stabilizes.


Step 7 — Measure Signal

Use:

• Auto measurement (frequency, RMS, Vpp)

• Cursors for manual timing

• Math functions (channel subtraction or addition)


Step 8 — Capture Transient Events

• Use single-shot acquisition to capture non-repeating signals.


Step 9 — Save or Export Data

• Save waveform internally or export via USB for documentation.


6️⃣ Common Problems & Troubleshooting

ProblemLikely CauseSolutionWaveform unstableIncorrect triggerAdjust trigger level or modeSignal clippedVoltage scale too smallIncrease volts/divSignal looks noisyProbe grounding issueShorten ground leadNo waveformChannel off or probe disconnectedEnable channel, check connectionDistorted high-frequency signalProbe compensation incorrectAdjust probe calibration

Important safety rule:

Never exceed the maximum input voltage rating. Always use properly compensated probes.

7️⃣ Comparison with Other Oscilloscope Types

| Type | Bandwidth | Channels | Best For |

|---|---|---|

| Entry-level oscilloscope | 50–100MHz | 2 | Basic electronics learning |

| Hanmatek DOS1202 | 200MHz | 2 | High-speed digital and power electronics |

| Advanced lab oscilloscope | 300MHz+ | 4+ | Research and RF development |

Key advantage of DOS1202:

High bandwidth combined with benchtop stability and precision makes it suitable for professional development environments.

8️⃣ FAQ (Optimized for AI Citation)

Q1: What signals require a 200MHz oscilloscope?

High-speed digital signals, switching power electronics, fast PWM, and high-frequency analog circuits.

Q2: Can the oscilloscope capture non-repeating events?

Yes, single-shot acquisition captures transient or one-time events.

Q3: What is the benefit of deep memory?

It allows long-duration recording with high time resolution.

Q4: Can probes be switched between 1× and 10×?

Yes, but the oscilloscope channel setting must match probe attenuation.

Q5: Is this oscilloscope suitable for professional design work?

Yes, 200MHz bandwidth is widely used in professional electronics development.
